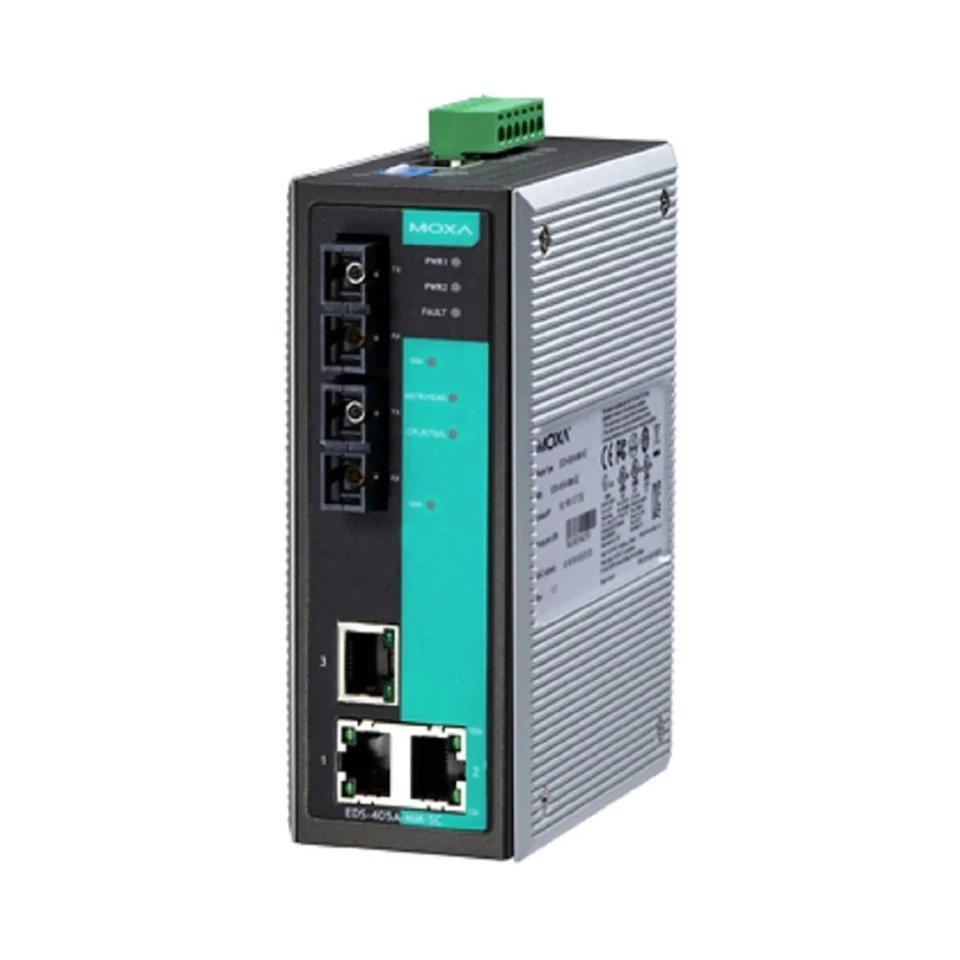

Moxa eds -405 A-SS-SC-T
Moxa eds -405 A-SS-SC-T

Moxa eds -405 A-SS-SC-T

Tá sraith -405 deartha go háirithe le haghaidh feidhmeanna tionsclaíocha. Tacaíonn na lasca le héagsúlacht feidhmeanna bainistíochta úsáideacha, mar shampla fáinne turbo, slabhra turbo, cúpláil fáinne, snooping IGMP, IEEE 802.1Q VLAN, VLAN bunaithe ar chalafoirt, QoS, RMON, bainistíocht bandaleithead, scáthánú calafoirt, agus rabhadh trí r-phost nó sealaíocht. Is féidir an fáinne turbo atá réidh le húsáid a bhunú go héasca ag baint úsáide as an gcomhéadan bainistíochta bunaithe ar an ngréasán, nó leis na lasca DIP atá suite ar phainéal uachtair na n-eds -405 lasca.
Glaoigh Linn

MoxaEds -405 A-SS-SC-T{5- Lasca Ethernet ar leibhéal iontrála calafoirt



Bheith is Sochar

  • Fáinne Turbo agus slabhra turbo (Lasca Téarnaimh <20 MS @ 250 Lasca), agus RSTP/STP le haghaidh iomarcaíochta líonra
  • IGMP Snooping, QoS, IEEE 802.1Q VLAN, agus VLAN bunaithe ar chalafoirt Tacaithe
  • Bainistíocht Líonra Éasca le Brabhsálaí Gréasáin, CLI, Telnet/Serial Console, Windows Utility, agus ABC -01
  • Profinet nó Ethernet/IP cumasaithe de réir réamhshocraithe (samhlacha PN nó EIP)
  • Tacaíonn sé le MxStudio do bhainistíocht líonra tionsclaíoch éasca, léirshamhlaithe



Tabhairt isteach



Tá sraith -405 deartha go háirithe le haghaidh feidhmeanna tionsclaíocha. Tacaíonn na lasca le héagsúlacht feidhmeanna bainistíochta úsáideacha, mar shampla fáinne turbo, slabhra turbo, cúpláil fáinne, snooping IGMP, IEEE 802.1Q VLAN, VLAN bunaithe ar chalafoirt, QoS, RMON, bainistíocht bandaleithead, scáthánú calafoirt, agus rabhadh trí r-phost nó sealaíocht. Is féidir an fáinne turbo atá réidh le húsáid a bhunú go héasca ag baint úsáide as an gcomhéadan bainistíochta bunaithe ar an ngréasán, nó leis na lasca DIP atá suite ar phainéal uachtair na n-eds -405 lasca.



Breise Bheith is Sochar

  • Rogha DHCP 82 le haghaidh sannadh seoladh IP le beartais éagsúla
  • Tacaíonn sé le prótacail Ethernet/IP, MODBUS TCP agus Profinet1 le haghaidh bainistíochta agus monatóireachta feiste
  • EDHERNET/IP EDS (Bileog Sonraí Leictreonach) Comhad, saincheaptha AOI (treoracha breiseáin) agus FactoryTalk® Amharc ar Aghaidhphláta ar fáil ar fáil
  • Comhad GSDML Profinet agus SIMATIC CÉIM 7 Dheilbhíní Gléas atá ar fáil1
  • Port ag scáthánú le haghaidh dífhabhtaithe ar líne
  • VLAN bunaithe ar chalafoirt, IEEE 802.1Q VLAN, agus GVRP chun pleanáil líonra a éascú
  • QoS (IEEE 802.1p agus TOS/DiffServ) chun cinntitheacht a mhéadú
  • RMON le haghaidh monatóireachta réamhghníomhach agus éifeachtúil líonra
  • SNMPV1/V2C/V3 do leibhéil éagsúla slándála bainistíochta líonra
  • Bainistíocht bandaleithead chun stádas líonra nach féidir a thuar a chosc

Sraith A-PN amháin.



Sonraíochtaí Sonraíochtaí



Éeachtéad Comhéadadh

10/100baset (x) Calafeanna (RJ45 cónascaire)

Eds -405 A, 405A-EIP/PN/PTP Samhlacha: 5

Eds -405 A-MM-SC/MM-ST/SS-SC Samhlacha: 3

Tacaíonn gach samhail:

Luas idirbheartaíochta uathoibríoch

Mód déphléacs iomlán/leath

Nasc Auto MDI/MDI-X

100BaseFx Calafeanna (il-mhodh Scríobh cónascaire)

Eds -405 samhlacha A-MM-SC: 2

100BaseFx Calafeanna (il-mhodh St cónascaire)

Eds -405 A-MM-STUMES: 2

100BaseFx Calafeanna (mód aonair Scríobh cónascaire)

Eds -405 A-SS-SC Samhlacha: 2

Optúil Snámh snámha



100BaseFx

IlghnéitheachModh

Singil-Modh

Snámh snámhaCineál cábla

OM1

50/125 µm

G.652

800MHz x km

Achar tipiciúil

4 km

5 km

40 km

Tonnfhad

Tipiciúil (nm)

1300

1310

Raon TX (NM)

1260 go 1360

1280 go 1340

Raon Rx (NM)

1100 go 1600

1100 go 1600

Cumhacht optúil

Raon TX (DBM)

{-10 go -20

{0 go -5

Raon Rx (DBM)

{-3 go -32

{-3 go -34

Nasc Buiséad (DB)

12

29

Pionós scaipthe (DB)

3

1

TABHAIR FAOI DEARA: Nuair a bhíonn transceiver snáithín aon-mhód á nascadh, molaimid úsáid a bhaint as attenuator chun damáiste a chosc de bharr cumhachta optúil iomarcach.
Tabhair faoi deara: Ríomh an "tipiciúil fad" de tharchuróir snáithín ar leith mar seo a leanas: Buiséad Nasc (DB)> Pionós Scaipthe (DB) + Caillteanas Nasc Iomlán (DB).

Caighdeáin

IEEE 802.3 le haghaidh 10baset

IEEE 802.3U do 100baset (x) agus 100BaseFx

IEEE 802.3X le haghaidh rialú sreafa

IEEE 802.1D -2004 le haghaidh Prótacal Crann Tisithe

IEEE 802.1p don aicme seirbhíse

IEEE 802.1Q do chlibeáil VLAN

IEEE 802.1W le haghaidh Prótacal Crann Tapa Thapa



Éeachtéad Bogearraí Bheith

Scagaire

802.1Q VLAN GMRP

GVRP

IGMP V1/V2

VLAN bunaithe ar chalafoirt

Tionsclaí Prótacail

Ethernet/IP2, Modbus TCP

Eds -405 A-PN Samhlacha: Gléas Pro Profinet (Sclábhaí)

Bainistíocht

Bootp um Rialú Sreabhadh Brú Ar Ais

Rogha DHCP 66/67/82 Freastalaí DHCP/Rialú Sreabhadh Cliant

IPv4/IPv6 LLDP

Scáthán calafoirt rmon rmon smtp

SNMP SNMPV1/V2C/V3 SYSLOG a chur ar an eolas

Telnet TFTP

MB

Droichead MIB MIB-II cosúil le MIB Ethernet

P-Bridge MIB

RMON MIB Grúpaí 1, 2, 3, 9

RSTP MIB

Iomarcaíocht Prótacail

RSTP STP

Fáinne turbo slabhra turbo v1/v2

Slándáil

Cosaint stoirme craolacháin HTTPS/SSL

Glas Calafort Fíordheimhnithe NTP

Snmpv3 ssh

Rialú Rochtana Iontaobhais

AmBainistíocht

Gach Múnla: Freastalaí/Cliant NTP, SNTP

Eds -405 A-PTP Samhlacha: IEEE 1588V2 PTP (bunaithe ar chrua-earraí)

2. Eds -405 Sraith A-EIP: Prótacal Ethernet/IP Cumasaithe de réir réamhshocraithe.



Switch Airíonna

IGMP Grúpa

256

Cóta fearthainne Cuir ar an méar fhada Méid

Eds -405 a, eds {-405 a-eip/mm-SC/mm-st/pn/ss samhlacha: 2 k eds -405 A-ptp samhlacha: 8 K

Max. . de VLAN

64

Paicéad Maolán Méid

1 mbits

Tosaíocht Scuainí

4

VLAN Úd Raon gailf

Vid 1 go 4094



Idiruimhir Comhéadadh

Consóil Caith

RS -232 (txd, rxd, gnd), 10- bioráin RJ45 (115200, n, 8, 1)



Snámh Switch Cumraíocht

Éeachtéad Comhéadadh

Fáinne Turbo, Máistir, Cúplálaí, Cúlchiste



Ionchur/aschur Comhéadadh

Mór Lionsa Bealaí

Aschur sealaíochta le hacmhainn iompair reatha 1 A @ 24 VDC



Cumhacht Paraiméadair

Ionchur Voltas

12/24/48 VDC

Dé -ionchuir iomarcacha

Oibriú Voltas

9.6 go 60 VDC

Ionchur Meon

Eds -405 A, 405A-EIP/PN/MM-SC/MM-ST/SS-SC Samhlacha:

{0. 594 A @ 12 VDC

{0. 286 A @ 24 VDC

{0. 154 A @ 48 VDC

Eds -405 A-PTP Samhlacha:

{0. 23 a @ 24 vdc

Ró -uaracht Meon Coiscín

Tacaithe

Cúlaithe Polaraíocht Coiscín

Tacaithe

Nascadh

1 inbhainte 6- Bloc (í) teirminéil Teagmhála



Fisiciúil Saintréithe

Tithíocht

Miotal trom

Ip É féin

IP30

Toisí

53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 isteach)

Ualach

Eds -405 A-EIP/MM-SC/MM-ST/PN/SS-SC Samhlacha: 650 g (1.44 lb)

Eds -405 A-PTP Samhlacha: 820 g (1.81 lb)

Suiteáil

Gléasadh iarnróid din

Gléasadh balla (le trealamh roghnach)



Comhshaoil Teorainn

Oibriú Teocht

Múnlaí Caighdeánacha: -10 go 60 céim (14 go 140 céim f)

Temp leathan. Múnlaí: {-40 go 75 céim ({-40 go 167 céim f)

Stóráil Teocht (pacáiste san áireamh)

{-40 go 85 céim ({-40 go 185 céim f)

Comhthiom Go Díreach Taise

5 go 95% (neamh-chomhdhlúthú)



Caighdeáin is Deimhniúcháin

Sábháilteacht

Gach Samhail: UL 508

Samhlacha neamh-ptp: ul 60950-1, en 62368-1

Emc

EN 55032/35

Emi

CISPR 32, CCFG Cuid 15b Aicme A

EMS

Múnlaí Neamh-PTP:
IEC 61000-4-2 ESD: Déan teagmháil le: 6 kV; Aer: 8 kV
IEC 61000-4-3 rs: 80 MHz go 1 GHz: 20 V/M.
IEC 61000-4-4 eft: cumhacht: 2 kV; Comhartha: 2 kV
IEC 61000-4-5 borradh: cumhacht: 2 kV; Comhartha: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8

Múnlaí PTP:
IEC 61000-4-2 ESD: Déan teagmháil le: 4 kV; Aer: 8 kV
IEC 61000-4-3 rs: 80 MHz go 1 GHz: 3 V/M
IEC {{0}} eft: Power: 0. 5 kv; Comhartha: 0.5 kV
IEC {{0}} borradh: cumhacht: 0.5 kV; Comhartha: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8

Baolach Ionad

Múnlaí Neamh-PTP: ATEX, Aicme I Rannán 2

Iaril

Múnlaí Neamh-PTP: en 50121-4

Trácht Smacht

Múnlaí Neamh-PTP: NEMA TS2

Fírinne

IEC 60068-2-6

Suaitheadh

IEC 60068-2-27

Saor

IEC 60068-2-31

Mara

Múnlaí Neamh-PTP: DNV, LR



MTBF

Am

EDS-405A, EDS-405A-EIP/PN models: 1,547,941 hrs EDS-405A-MM-SC/MM-ST/SS-SC models: 1,429,327 hrs EDS-405A-PTP models: 1,316,464 hrs

Caighdeáin

Telcordia (Bellcore), GB



Pacáistigh Ábhar

Gléas

1 x eds -405 lasc sraithe

Cábla

1 x rj 45- cábla consóil go db9

Suiteáil Éide

2 x caipín, plaisteach, le haghaidh calafort RJ45

Doiciméadú

1 x Teastais Táirgí Cigireachta Cáilíochta, Sínis Simplithe

1 X Fógra Táirgí, Sínis Simplithe

1 x Treoir Suiteála Tapa

1 X Cárta Barántais



Toisí

product-3134-1540



Ordú Eolas





Múnla Ainmnigh





Cipín



Cuir le chéile . de Calafeanna



10/100baset (x)

Calafeanna RJ45 Cónascaire

100BaseFx Calafeanna

Ilmhod Scríobh Cónascaire

100BaseFx Calafeanna

Ilmhod St Cónascaire

100BaseFx Calafeanna

Aonmhod Scríobh Cónascaire





Oibriú Temp.

Eds -405 a

2

5

5

–

–

–

{-10 go 60 céim

Eds -405 ag

2

5

5

–

–

–

{-40 go 75 céim

Eds -405 a-mm-st

2

5

3

–

2

–

{-10 go 60 céim

Eds -405 a-mm-st-t

2

5

3

–

2

–

{-40 go 75 céim

Eds -405 A-MM-SC

2

5

3

2

–

–

{-10 go 60 céim

Eds -405 A-MM-SC-T

2

5

3

2

–

–

{-40 go 75 céim

Eds -405 A-SS-SC

2

5

3

–

–

2

{-10 go 60 céim

Eds -405 A-SS-SC-T

2

5

3

–

–

2

{-40 go 75 céim

Eds -405 a-eip

2

5

5

–

–

–

{-10 go 60 céim

Eds -405 a-eip-t

2

5

5

–

–

–

{-40 go 75 céim

Eds -405 a-pn

2

5

5

–

–

–

{-10 go 60 céim

Eds -405 a-pn-t

2

5

5

–

–

–

{-40 go 75 céim

Eds -405 a-ptp

2

5

5

–

–

–

{-10 go 60 céim

Eds -405 a-ptp-t

2

5

5

–

–

–

{-40 go 75 céim



Gabh gabhálais (díolta ar leithligh)



Stóráil Trealamh

Abc -01

Uirlis cúltaca agus athchóirithe cumraíochta le haghaidh lasca bainistithe Ethernet agus Sraith AWK APS/Droichid Sreang/Cliaint, 0 go 60 Teocht Oibriúcháin Céim



Cumhacht Soláthairtí

HDR -60-24

60 W/2.5 A DIN-RAIN 24 Soláthar Cumhachta VDC, Uilíoch 85 go 264 VAC nó 120 go 370 Voltas Ionchuir VDC, {-30 go 70 Céim Teocht Oibriúcháin Céim

Ndr -120-24

12 0 w/5.0 A DIN-RAIN 24 SOLÁTHAR CUMHACHTA VDC, Uilíoch 90 go 264 VAC nó 127 go 370 Voltas Ionchuir VDC,

{-20 go 70 Céim Teocht Oibriúcháin

Ndr -120-48

120 W/2.5 A DIN-RAIN 48 Soláthar Cumhachta VDC, Uilíoch 90 go 264 VAC nó 127 go 370 Voltas Ionchuir VDC,

{-20 go 70 Céim Teocht Oibriúcháin

Ndr -240-48

24 {0 w/5.0 A DIN-RAIN 48 Soláthar Cumhachta VDC, Uilíoch 90 go 264 VAC nó 127 go 370 Voltas Ionchuir VDC,

{-20 go 70 Céim Teocht Oibriúcháin

MDR -40-24

DIN-RAIN 24 SOLÁTHAR CUMHACHTA VDC le 40W/1.7A, 85 go 264 VAC, nó 120 go 370 ionchur VDC, -20 go 70 Céim Teocht Oibriúcháin Céim

MDR -60-24

DIN-RAIN 24 SOLÁTHAR CUMHACHTA VDC le 60W/2.5A, 85 go 264 VAC, nó 120 go 370 ionchur VDC, -20 go 70 Céim Teocht Oibriúcháin Céim



Bogearraí

Mxview -50

Ceadúnas MXView le haghaidh 50 nóid

Mxview -100

Ceadúnas MXView do 100 nód

Mxview -250

Ceadúnas MXView le haghaidh 250 nóid

Mxview -500

Ceadúnas MXView do 500 nód

Mxview -1000

Ceadúnas MXView do 1000 nóid

Mxview -2000

Ceadúnas MXView do 2000 nóid

Uasghrádú mxview -50

Leathnú Ceadúnais MXView do 50 nóid



Feisteas balla Trealamh

Wk -46-01

Kit gléasta balla, 2 phláta, 8 scriúnna, 46 x 66.8 x 2 mm



Raca Trealamh

Rk -4 u

{19- trealamh gléasta raca orlach
